綜合布線是一種模塊化的、靈活性極高的建筑物內或建筑群之間的信息傳輸通道，支持語音、數據、圖文、多媒體等綜合應用。綜合布線是一種預布線，能夠適應較長時間的用戶需求，因此成為現代智能建筑必不可少的基礎系統。小編將針對綜合布線工程竣工驗收的八大要點進行解讀，主要包含綜合布線系統工程竣工驗收環境檢查和器材檢查、系統設備安裝檢驗等主要內容。

一、綜合布線系統竣工驗收環境檢查要求

⑴交接間、設備間、工作區土建工程已全部竣工。房屋地面平整、光潔，門的高度和寬度應不妨礙設備和器材的搬運，門鎖和鑰匙齊全。

⑵房屋預埋地槽、暗管及孔洞和豎井的位置、數量、尺寸均應符合設計要求。

⑶鋪設活動地板的場所，活動地板防靜電措施的接地應符合設計要求。

⑷交接間、設備間應提供220V單相帶地電源插座。

⑸交接間、設備間應提供可靠的接地裝置，設置接地體時，檢查接地電阻值及接地裝置應符合設計要求。

⑹交接間、設備間的面積、通風及環境溫、濕度應符合設計要求。

二、器材檢驗一般要求

⑴工程所用纜線器材型式、規格、數量、質量在施工前應進行檢查，無出廠檢驗證明材料或與設計不符者不得在工程中使用。特別是使用國外器件，應有出廠檢驗證明及商檢證書。

⑵經檢驗的器材應做好記錄，對不合格的器件應單獨存放，以備核查與處理。

⑶工程中使用的纜線、器材應與訂貨合同或封存的產品在規格、型號、等級上相符。

⑷備品、備件及各類資料應齊全。

三、型材、管材與鐵件的檢查

⑴各種型材的材質、規格、型號應符合設計文件的規定、表面應光滑、平整，不得變形、斷裂。預埋金屬線槽、過線盒、接線盒及橋架表面涂覆或鍍層均勻、完整，不得變形、損壞。

⑵管材采用無縫鋼管(在潮濕處應用熱鍍鋅鋼管，干燥處可用冷鍍鋅鋼管)、硬質聚氯乙烯管時，其管身應光滑、無傷痕，管孔無變形，孔徑、壁厚應符合設計要求。

⑶管道采用水泥管塊時，應按通信管道工程施工及驗收中相關規定進行檢驗。

⑷各種鐵件的材質、規格均應符合質量標準，不得有歪斜、扭曲、飛刺、斷裂或破損。

⑸鐵件的表面處理和鍍層應均勻、完整，表面光潔，無脫落、氣泡等缺陷。

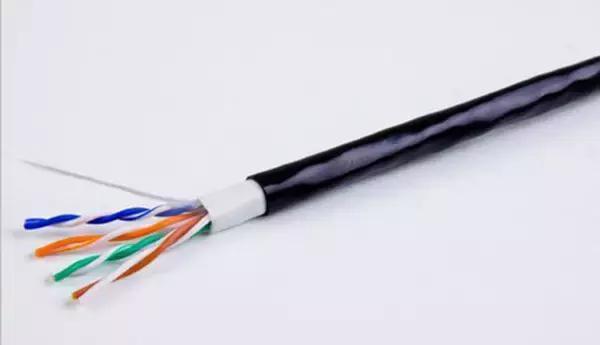

四、纜線的檢驗要求

⑴工程使用的對絞電纜和光纜型式、規格應符合設計的規定和合同要求。

⑵電纜所附標志、標簽內容應齊全、清晰。

⑶電纜外護線套需完整無損，電纜應附有出廠質量檢驗合格證。如用戶要求，應附有本批量電纜的技術指標。

⑷電纜的電氣性能抽驗應從本批量電纜中的任意三盤中各截出100m長度，加上工程中所選用的接插件進行抽樣測試，并作測試記錄。

⑸光纜開盤后應先檢查光纜外表有無損傷，光纜端頭封裝是否良好。

⑹綜合布線系統工程采用光纜時，應檢查光纜合格證及檢驗測試數據，在必要時，可測試光纖衰減和光纖長度時。

⑺光纖接插軟線(光跳線)檢驗應符合規定。

五、接插件的檢驗要求

⑴配線模塊和信息插座及其它接插件的部件應完整，檢查塑料材質是否滿足設計要求。

⑵保安單元過壓、過流保護各項指標應符合有關規定。

⑶光纖插座的連接器使用型式和數量、位置應與設計相符。

⑷光纖插座面板應有表示發射(TX)或接收(RX)的明顯標志。

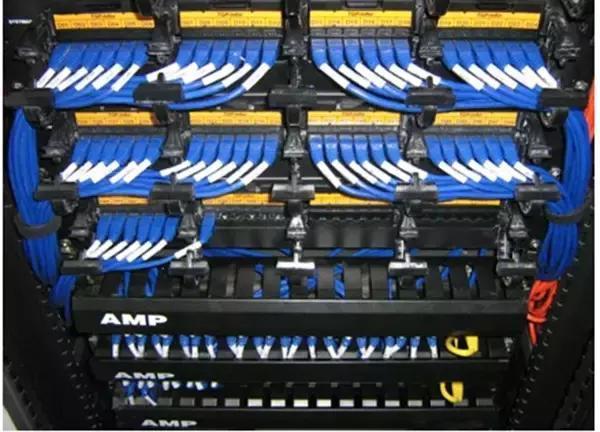

六、機柜、機架的安裝要求

⑴機柜、機架安裝完畢后，垂直偏差度應不大于3mm。機柜、機架安裝位置應符合設計要求。

⑵機柜、機架上的各種零件不得脫落或碰壞，漆面如有脫落應予以補漆，各種標志應完整、清晰。

⑶機柜、機架的安裝應牢固，如有抗震要求時，應按施工圖的抗震設計進行加固。

七、電纜橋架及線槽的安裝要求

⑴橋架及線槽的安裝位置應符合施工圖規定，左右偏差不應超過50mm;

⑵橋架及線槽水平度每米偏差不應超過2mm;

⑶垂直橋架及線槽應與地面保持垂直，并無傾斜現象，垂直度偏差不應超過3mm;

⑷線槽截斷處及兩線槽拼接處應平滑、無毛刺;

⑸吊架和支架安裝應保持垂直，整齊牢固，無歪斜現象;

⑹金屬橋架及線槽節與節間應接觸良好，安裝牢固。

八、配線設備機架安裝要求

⑴采用下走線方式時，架底位置應與電纜上線孔相對應。

⑵各直列垂直傾斜誤差不應大于3mm，底座水平誤差每㎡不應大于2mm。

⑶接線端子各種標志應齊全。

⑷交接箱或暗線箱宜暗設在墻體內。預留墻洞安裝，箱底高出地面宜為500mm-l000mm。

安裝機柜、機架、配線設備屏蔽層及金屬鋼管、線槽使用的接地體應符合設計要求，就近接地，并應保持良好的電氣連接。

安裝機架面板，架前應留有1.5ml空間，背面離墻距離座大于0.8m，以便于施工。

壁掛式機框底距地面宜為300mm—800mm。

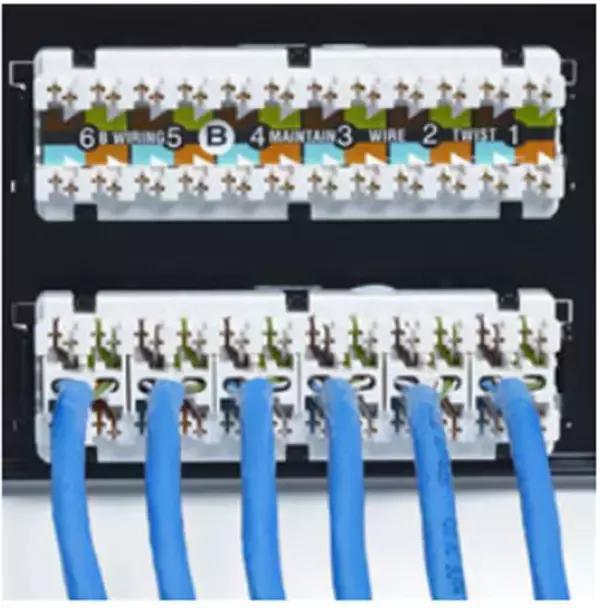

九、各類配線部件的安裝要求

各部件應完整，安裝就位，標志齊全;⑵安裝螺絲必須擰緊，面板應保持在一個平面上。
